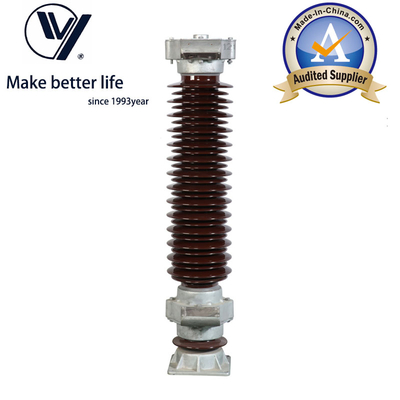

132kV Porcelanowy obudowa Błyskawica Y10W5-132 dla podstawów

MOQ:	3
Cena £:	1

Detail Information

Product Description

Detail Information

Orzecznictwo:

ISO9001

Napięcie znamionowe:

132KV

Wysokość:

1970 mm

Odległość pełzania:

4250 mm

Maksymalne napięcie systemu:

145/161KV

Poziom rozładowania linii:

2/3/4

Impuls prądowy długi czas trwania:

600/800/1000A

4/10 μs Impuls prądowy:

100 kA

Otrzymuj impuls błyskawicy:

650KV

Wytrzymujcie napięcie częstotliwości zasilania:

275 KV

MCOV:

106KV

Nominalny prąd:

10 kA

Napięcie resztkowe (5ka):

396KV

8/20 μs napięcie resztkowe:

334KV

Przełączanie napięcia resztkowego:

263KV

1MA DC Odniesienia:

192KV

Podkreślić:

132 kV porcelanowy zatrzymujący błyskawice

urządzenie zatrzymujące błyskawice w podstawie Y10W5-132

Wyroby z porcelany o wysokim napięciu

Product Description

132kV porcelanowy urządzenie do zatrzymywania napięć - model Y10W5-132

Specyfikacja produktu

Atrybut	Wartość
Model nr.	Y10W5-132
Instalacja	Równoległe aresztowanie
Zastosowanie	Podstawa
Wielkość	Wielkie
Włókno działania	Wysokie napięcie
Materiał	ZnO
Odległość do przesuwania	4250 mm
Mieszkania	Porcelany
Klasa wyładowania linii	3
Specyfikacja	IEC 60099-4

Kluczowe cechy

Wyższa wydajność elektryczna i niezawodność
Łatwy projekt dla łatwiejszej instalacji
Konstrukcja odporna na wybuch i rozbicie
Doskonała wydajność w zanieczyszczonych środowiskach
Projekt odporny na wandalizm
Ochrona przed wnikaniem wilgoci
Wysoka wytrzymałość mechaniczna
Niewrażliwe na promieniowanie UV
Doskonała odporność na ozon i koronę
Wyższa odporność śledząca

Parametry techniczne

Nomienne napięcie	132 kV
Wysokość	1970 mm
Odległość wędrowania	4250 mm
Maksymalne napięcie systemu Um	145/161KV
Poziom rozładowania linii	2/3/4
Długotrwały impuls prądu	600/800/1000A
Impuls prądu 4/10 μs	100KA
Odporność na impuls błyskawiczny	650 kV
Przeciwdziałanie napięciu częstotliwości mocy	275 kV

Szczegółowe specyfikacje

Parametry	Wartość
MCOV (kV)	106
Prąd nominalny (kA)	10
napięcie resztkowe impulsu stromowego przy 5kA (kV)	396
8/20μS Prężność resztkowa prądu impulsu błyskawicznego (wartość szczytowa) przy 5kA (kV)	334
napięcie resztkowe prądu impulsowego włączającego (wartość szczytowa) w 1 kA (kV)	263
1mA napięcie referencyjne DC (kV)	192
Prąd impulsowy o długim czasie trwania 2 mS (A)	850
4/10μS Wysoki impuls prądu (kA)	100
